【五】学会提问题、学会分解问题
总有朋友说师傅不愿意教你,师傅对你的问题敷衍、不认真回答。有很大程度上是因为【你不会提问题】。不要说什么会了就不找师傅了,这样的废话。师傅会回答你的问题,但是他也不是神仙,你如果不会提问题,他也会很为难的。二、三十岁的施工员还好一些。四、五十岁的,尤其是五十岁往上的施工员,大部分是从实践做起来的。他们的施工经验非常丰富,但是知识不够系统。或者说,很多人【会干不会教】。这样的话,你问的一些问题,他当然就很恼火。你学习的过程,实际上也是你们双方相互配合的过程。
【重点一】少提大而宽泛的问题
例如怎么放线如何看图”....这些东西就算你在学校,老师也要一门课讲半年。你师父怎么可能三言两语说清楚,这样他当然不耐烦。提那些我们打这根桩干什么?”“这个符号是什么意思?”“这条线是不是墙边?提这样的细微问题。把一个大系统,分解成很多个小问题。
【重点二】尽量少提概念化的问题
对师傅来讲,最烦的问题就是概念。因为对师傅来讲,这不是个问题。你问农民什么叫大米?这就叫大米。他给你抓一把。至于植物学上的定义,不是农民关注的。前两天,在贴吧里,一个兄弟问什么叫抄平,还有个兄弟问什么叫50线。这个问题其实就很难回答。实践过了你就知道,会干的不一定会说。概念性的东西,尽量到网上查找,求教。一旦问住了你师父,他会很没面子的。而且这种问题,越是年纪大的施工员,越容易栽跟头。我曾经问过很多电工,问他们:什么是电?就没有答上来的。一般都说:什么是电?我就知道,我摸它得死..”别笑,别说你师父知道的少。你上了这么多年学,你说说"什么是数学""什么是语文",你也白扯!概念不是不重要,少跟你师父提,除非你对他有把握。
【六】、结合实践学规范,没事学几个必要的软件
【一】不要没事捧着个规范硬看
不和实际结合,你学不会规范。干到那里,提前找规范大致看一下,然后到现场核对一下,有不看不明白的地方再问问师父。
【二】施工常用的几个软件
word:你不会总不打字,总不做个签证什么的吧。
CAD:你会用到画一些简单的图,做做签证什么的。在电子版上圈个面积、查个距离什么的也很方便。建议用天正,更为方便。
Excel(电子表格):可以作工期的横道图。而且计算工程量异常方便,因为它支持自设公式。类似部位,只要一直输入数据就好。一个鼠标下拉就全解决了。有问题便于修改。
project:它才是专业作工期、做进度计划的软件。在大的集团单位,你还用电子表格画工期,会被笑话的,有必要学习。
这些软件呢,大家可以在网上找一些免费的下载。或是直接到对应贴吧里去,有资源。还有一切技术帖子,比看书要好得多。多摆弄摆弄就熟练了。其实玩软件也是很有意思的。
工作里的注意事项就讲完了,祝大家工作愉快。下面就要讲:进入工地需要干什么了?我会从:做什么?为什么做?怎么做?....来切入。

菜鸟施工员手册


下面我们就来实际模拟一下吧,看看我教大家的有没有派上用场。首先,我们假定一个项目。这个项目是以我曾经做过的一个工程为蓝本的假设工程。
项目:某小区1号住宅楼。结构形式:框架结构、独立基础、异形柱。墙体:混凝土小型空心砌块填充墙让我们代入这个工程。一步一步来演示,施工员是怎么工作的。为什么这么工作。某年某月的某一天。我们假定它是31号。你的顶头大老板,舔着个肚子,兴高采烈的告诉你:某小区1号楼招标已经拿下来了。而你将会被派往那里工作,做一个牛B闪闪的倒霉施工员。你就知道,这回你打牌扯屁的好日子结束了。你将开始一个名叫《建筑工地》的现实网游。你作为一级白手,装备是防御+2的安全帽一顶,工作服一套(自己买的)。武器是某小区1号楼图纸。好吧,你可以开始升级了。《施工组织设计》,四个字 ---- 天下文章一大抄!
【测量员】:也叫放线员。工作任务是定位抄测。
放线:其实说的就是定位轴线、定位边线、定位控制线。确定的是建筑物的平面位置。

抄测:其实就是定位水平线。目的是在高度方向上确定建筑物的位置。

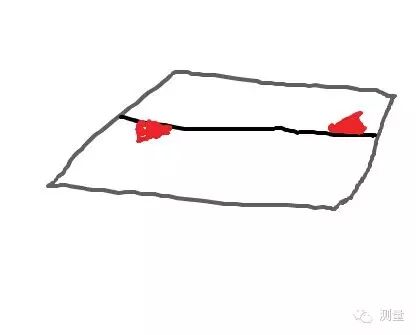

简单地说,放线就是把建筑物、建筑构件的空间位置确定。并且告诉工人,让工人明白。屎黄色的长方体,我们假设它是一栋楼。放线:就是定位它在地球上的位置,也就是确定我们上学时候图纸上 1轴、A...都在什么位置。绿色的线就是所谓的水平线,你理解为水平线就对了(废话),就是一条很平的线。离地500mm就叫50线,离地1米就叫1米线。只是习惯叫法。mm是毫米的意思。抄平:确定的是建筑物及其构件在Z方向,就是垂直于地面的方向上,定位的问题。

例如:房高3米,屋面梁高0.5米。在高度方向上定位就是:2.5米到3米之间是屋面梁。如果你抄测了一条1米线,也就是离地面1米高的位置,你画了一条线。你就可以告诉工人:线上1.5米是梁底,梁高0.5米。这就是水平线和水平线的作用。确定一条水平线,并把它标记出来,就叫抄平。

这就是一张总平面图,画的不是太规范...凑合看吧。黑方框子,就是建筑物。角上三个点,代表他是3层。两个角,就是建筑物的角。【注意】xy是什么呢? 是该点坐标,是该点在地球上的经纬度坐标。说他是经纬度,其实不是经纬度。为了便于定位,我们国家在国内建立了一些坐标系。一般会用西安80坐标系,当然,用地方坐标系的也不少。我在大连工作的时候,就接触过三个不同的坐标系。同一个点,在不同坐标系内,Xy数值是不同的。

请问:角上这个点是哪个点?

A、外墙轴线交点

B、外墙墙体边缘交点

C、外墙保温层外缘交点

A的,你错了。答B的,你错了。答C的,你还是错了。正确的答案是:都有可能!其中轴线交点其实很少见,基本没有这么标的。一般大都是后两种。既然都有可能,我们怎么知道自己手里的总平面图,标的是什么点呢?很简单,算一下。勾股定理总学过吧。x1-x2)的平方+y1-y2)的平方,求和后再开方,就是两点的距离。看一看两点之间距离是多少。距离等于轴线,就是轴线交点。距离等于轴线+墙厚,就是墙边交点。距离等于轴线+墙厚+2个保温厚度,就是保温层交点。我还遇到过,和一楼没关系,标的是2楼阳台角的情况呢..”.. 大家一定要重视。至于为什么要注意这个点,这个点有什么用处,我后面再说。记住我的话:搞明白每一个字的意思,你就前进了一大步。

【你可以做的工作】

总平面图你会看了,那么你就可以做放线员的第一项工作了----【接点】。

接点:就是接受坐标点。坐标点:就是平面图上建筑物角部的点(标有坐标)。接受:就是你从上级管理单位接受(也可以叫接收)角点的具体位置。

上级管理单位:

1、建设单位,也就是我们俗称的甲方。甲方工程部会交代你楼角在哪

2、项目部,当你是一个大项目里的一个栋号时(也就是人家开发18栋楼,你就盖1栋),你上面可能有一个施工总承包单位,他们负责和甲方沟通,并且管着你!这样,有可能是项目部技术员告诉你楼角在哪

这就是传说中的规划局。这就是政府部门了,政府部门都是爹,记住了!也有很多坐标是测绘公司给测定的,不过能办起测绘公司的,基本上跟规划局都有千丝万缕的联系! 看看人家给你的点,和总平面图上的点,一样不一样。和别的楼号相对关系是不是正确。

【注意】为什么要验点?因为是政府部门给你的点,就是错了,你也没法找他。不管给你造成了多大损失,你敢吭气,以后就卡死你,你只能打掉牙肚里咽。所以加小心吧。


好好看着这张复杂的图,我来给你们说几种情况。歪歪框子是楼,ABCD是楼角。 那个箭头下边写个N是啥啊?这是指北针啊!箭头指的是正北! 注意:一般情况下,他们会给你两个点。例如:AB。这样,你只要知道哪边是北,是不是就能把ABCD都确定下来了?就是分别在AB上架经纬仪,然后转直角嘛...简单得很。注意:有的时候,赶上好人,他们会给你三到四个点。ABCD全给你。小沈阳曾经说过,这是为什么呢?。为什么我会说你倒霉了呢?我现在就来告诉你为什么。
规划局和测绘公司定位采用的是“GPS",也就是卫星定位。很准确,但是有12公分(公分就是厘米)的误差也正常。现象:当他给你34个点的时候,你有可能会发现,这几个点不成直角。你该怎么办?解决方法:如果误差不是很大(在2厘米以内),我们只要两个点,剩下的点华丽丽的无视他们!如果误差大(超过两厘米),不管是点与点间的距离,还是转成直角后的偏移,立即向甲方(项目部)反映,让他们解决。

建议:即使不大的误差调整,也最好告诉甲方(项目部)一声,以便以后推卸责任。
闲话:1、找规划局/测绘公司定位,这是建设单位的事,和你没关系。2、规划局给的点一般是木桩上钉个小钉子。(后面我会告诉你怎么护点、留点)。3、我之所以说2厘米以内可调,是因为规划局在基础开挖后还有一次验点。一般情况下,他们二次定位和你的定位差距在3厘米以内,他们就认为是合格的,不会说话的。

【可能犯的错误 二】

曾经有过的实例:明明规划局给的明明是AB点,建设单位交底的时候,告诉施工单位是CD点。你知道结局了吧?土都挖完了,才发现应该往北盖的楼,结果挖到南边去了楼距过近,影响采光,只能重来了。别说大坑白挖还得填上,光是塔吊竖起来,一安一拆就15000,塔吊基础又得56千,这就2万没了。不要指望建设单位会给你打签证,现在的甲方赖账的巨多,他不说不给你这份钱,再别的地方拼命找你麻烦,知道你放弃了这一块为止。所以:不要怕麻烦,核对一下和相邻建筑物的相对位置,绝对没坏处。


【控制点】这个东西是很重要的。看这张图,AB就是规划给你的角点。1234这四个点就是你的控制点。有一些简单的东西,大家应该知道了。就是:盖楼要挖土,要先挖出一个坑来,在坑里做基础。AB就是规划给出的楼角点。黑框是楼外边线绿框是挖土的边线,就是基础坑的外边线。你应该会发现,一挖土,AB点就挖掉了。那以后施工你用什么来定位呢?我们就把AB的延长线做出来,这就是12两个点。至于34两个点,是为了过B点,作AB的一条垂直线。实际上,我们用1234四个点,重新在大地上建立了一个新的坐标系。1234四个点都在基坑外面,挖不掉,可以保留下来。两条相交直线确定一个点,就是B,我们可以在它被破坏后,重新确定他的位置。通过B点,沿AB方向上用尺量出A点来。你们应该都会吧。

工作内容:1、和甲方领导接触,了解定位点的位置。2、在总平面图上用笔标注出该点的位置,便于复核。3、在定位桩上,做明显标志,便于寻找。【系红布、撒白灰都行】4、【一定】要记下甲方领导的电话、称呼、职务。这样一来是有问题可以找到人协调、反映。二来也显着重视人家不是。

建议:做任何工作前,都写一个简单的工作方案,这样是最方便记忆和学习的了,我认为。我前面简单的谈了控制点留置的作用。控制点就是为了要在基础开挖后,重新在基坑(基槽)底部重新确定轴线,留置在基槽外部的桩点。控制点留设的位置:1、要在基槽外部,不能被挖土挖掉。2、不能离基槽过近,避免被运土的车压到。控制点的种类简单来说有几种:

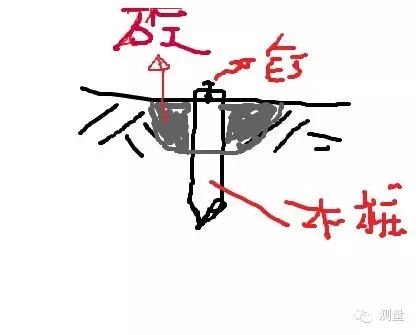

1、木桩上钉钉子(包括龙门板)。2、粗钢筋钉到土里,四周用混凝土灌实,钢筋上用钢钉砸坑 或是 用钢锯锯出十字来。3、用水泥砂浆和砖砌成水泥台,上部画十字,插小钉。4、在已有的道路或是围墙上,用墨斗弹线,用油漆标出。

下面就是传说中的木桩了,桩长0.5米左右就够了,四周挖个坑,用混凝土(砂浆)灌好,上面钉个钉子,不用我告诉你钉在那里了吧?当然是你用经纬看到的点上了。

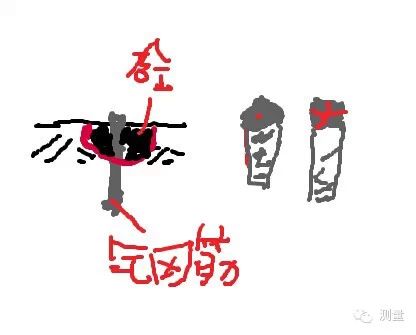

粗钢筋四周用混凝土灌好,在钢筋顶部用钢锯锯十字或是用钢钉砸个坑儿。钢筋直径18mm以上,长度500~600毫米。

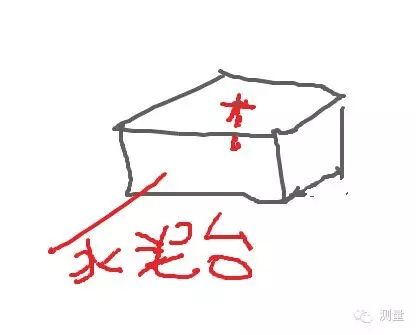

水泥台上画十字,中间用小钉埋到水泥台表面砂浆里。水泥台适用于碎石较多,不容易钉桩的工程场地里。

如果附近有混凝土的施工道路,我最喜欢在路面上弹墨线了,用油漆标个三角号,将来好找,立经纬也方便。

控制点有四种留法木桩、钢筋桩、水泥桩、标线法。今天来说,这些点留到什么地方。强调:我们以前说过,做每一个工作,都要先考虑好工作的目的,然后再确定工作的方法。

问:我们流控制点的目的是什么呢? 为了将来在控制点上架设经纬(俗称支镜子),然后把轴线落到基坑里去。:那应该注意些什么呢?答:1、控制点不能被破坏,万一被挖走了,还支个毛镜子啊2、控制点留置的地方,要可以架设经纬仪。万一控制点离坑边只有5厘米,立不了经纬,不是很惨嘛。

综上:控制点至少要离基坑边1.5米到2米左右。咱们已经说了:控制点至少要离基坑边1.5米到2米左右。我们来分析这就话。你觉得这句话里,你有没有不理解的地方呢?如果你说没有,不好意思,我要难为你了...请问:基坑边是什么意思?画外音:就是挖基础挖出一个坑,这就是基坑。它的边就叫基坑边了!
注意:我应该看什么图这个问题 不是 一个正确的问题。分析:你要找的是什么? 基坑边,是基础挖出的坑的边界。那么你首先需要找基础,建筑图里有没有基础呢?只要你认字,你就会发现没有。那就找结构,你不会到三层板图、五层梁图里找吧基础平面图(还有相关详图、剖面)就是那一张。好了,你现在还想问应该看什么图了么?也许你没办法找出答案,但是思考和分析,可以让你最大限度的接近答案。【记住这句话吧】现在,你已经找到了应该找的基础图。你会看到基础、垫层都有边界。但是基坑在哪里呢?它的边界又在哪里呢?
施工程序梳理:我说的都是工人(班组)要干什么。有一些细节大概不会说的很细,后面会逐渐展开的,不要着急。第一步,【挖土】---- 挖出个大坑来,就是所谓的基坑

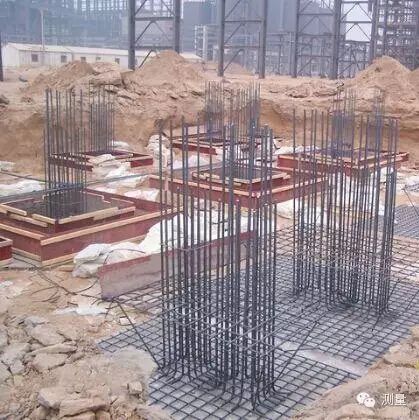

第二步,工人要【浇筑混凝土垫层】。看【图一】,钢筋下面这块白的就是混凝土垫层。至于垫层的作用第三步,绑扎基础钢筋。看【图一】右下方,就是这道工序。第四步,钢筋绑完 支承台模板。【图一】左上角的就是承台模板了,不过是个半成品,没加固呢。

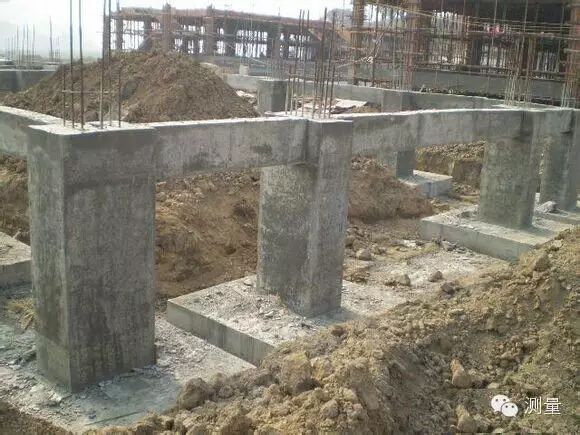

【图二】里,柱子下面扁扁平平的就是承台了...
承台承台,其实就是承受重量(荷载)的台子啊....第五步,浇筑承台混凝土施工程序暂时先说到这里,我们逐条分析一下。
工作目的:牢记 要深究工作目的,这是学习的最好方法。回头看,我们的问题是基坑的边界在哪里?。不要急,我们先来看看基坑的作用,也就是研究一下挖基坑的目的。砖:基础在地下,不挖个坑,基础怎么施工啊?所以,鉴于基坑的作用是为了展开基础施工,容纳基础构件,基坑一定要比基础构件的范围大。
【正题】
砖:槽边 = 基础垫层边线 + 模板以及支撑宽度 + 木工(或瓦工)工作面 + 放坡宽度。砖:垫层边你已经知道了。 砖:看一下【图三】,你会发现加固模板的钢管比垫层宽,这就是我说的模板以及支撑宽度了。你要知道,挖土的时候,要是太陡了就有可能塌方(就是边坡的土坍塌下来)。因为挖土是要用挖掘机的,机械不可能做到人那么细致,挖出来的坑一定是上大下小的,就是土边坡有斜度啊。即使不考虑塌方危险,也是没办法挖出直上直下的坑边来的。标准砖:所以,我们考虑到这两个因素,事先就让挖掘机挖的大一点,挖个斜坡出来。等挖好的时候,边坡土方也不塌方,坑底下尺寸也不小。这个我们事先外放的尺寸,我们就叫他放坡宽度

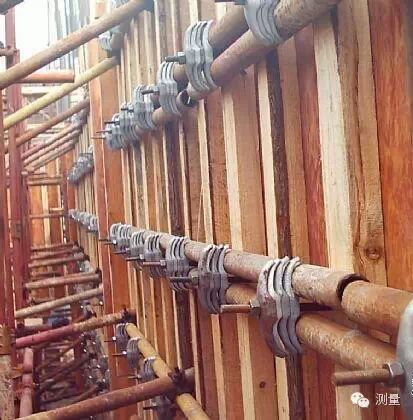

这张图片是一张基础剪力墙模板的图片。
至于剪力墙,你可以简单的把它理解为一道 内部含有钢筋的混凝土墙长钢管是为了拦住模板,防止模板向外涨 的。左下角的短钢管是为了支住长钢管,防止长钢管向外涨的。连接长钢管短钢管的叫扣件。我们说的木工操作面,就是指【木工拧扣件拧螺丝安装模板所需的工作空间】。简单地说,就是留出足够大的地方,让木工能干活。

闲话:图里边的“带螺丝帽的螺杆..”叫“对拉螺栓”,螺帽内侧“弧形的,拢钢管的“那个东西叫“燕形卡子”。墙的另一侧,和这边是对称的,大家可以想象一下....用“螺丝”拦住“燕形卡子”;用“燕形卡子”拦住“钢管”;用“钢管”拦住“模板”,这就是一套加固体系....值得一提的是:混凝土越到下边,对模板的涨力 越大。所以,如果 模板达到了 一定的高度, 一个“螺丝帽”的力是不足以满足要求的。这时候,在模板下部的“对拉螺栓”上,就要拧两个“螺丝帽”,这个“增加的螺丝帽”,我们叫它“备帽儿”。具体应该在什么位置加“备帽”,我的建议是“尊重木工的意见”,但是一定要提醒他注意。这样,要是没问题,你指挥的好;要是有问题,也可以推给木工(你都提醒他了,他还没干好)。槽边 = 基础垫层边线 + 模板以及支撑宽度+ 木工(或瓦工)工作面 + 放坡宽度。
1、“垫层边”:不用说了,大家可以在图纸上找到,【我们假设】垫层边为轴线向外1米 。【注意】如果 垫层外边不齐,里出外进。按照其中的大多数考虑。个别超大的,单独外扩。2、“模板的支撑宽度”:(参照图三)我们确定为30厘米,也就是0.3米。3、“木工工作面”:因为模板很矮,木工可以站在垫层上操作。我们不考虑他。4、挖土也很浅,我考虑他30厘米,也就是0.3米的放坡。5、考虑到其他不可预见的情况,在增加20厘米,也就是0.2米,作为保险。 总上,我们的“基坑边界线”,也就是“开挖线”为【轴线向外】1.8米。
放线计划:
一、步骤
1、核对规划局部门给定的两个点A和B,AB间距离为50米。且AB边与周边建筑物相对关系无误。AB两点可以使用。
2、将经纬仪立于A点,瞄准B点,锁定。在B点后4米处打下一根木桩(AB延长线上)。用经纬在木桩中心确定点位,红蓝铅笔画点,打下一根小铁钉。这就是控制点1。
3、同理,翻转倒镜,在A点后4米打下一根木桩(BA延长线上),用经纬在木桩中心确定点位,红蓝铅笔画点,打下一根小铁钉。这就是控制点2。
4、将镜头旋转九90度,用钢尺量出34米(30米是D点,34米就是D点外侧的控制点)。钉下木桩,画点打钉,这就是控制点。
5、同时,30米D点的位置也要插根铁钉,并用白灰标记便于量挖土边界。【本步骤确定了D点及其控制点】
6、翻倒镜(在A点后4米位置,留置AD边 控制点4。
7、将经纬仪立于B点,瞄准A点,旋转90度,同理确定 控制点5、控制点6。
8、将控制桩用混凝土灌实。
注意:这一步最好在打钉前做。 钉完桩,在桩周围挖个浅坑(20厘米左右应该就够了),然后倒入混凝土。
工作二、用白灰洒出开挖线洒出开挖线的用处有两个。一个是为了将来挖土做准备。二来也要给生产经理作参考,让他看看现场怎么布置。所以要早点弄出来。
1、首先我们已经确定了ABCD四个角点,我们也知道开挖边线应该在轴线外1.8米,所以我们先把AB点拉上线,用卷尺再向外量1.8米,然后拉线、撒白灰。2、同理、洒出其余三条边。
三、放线工具
1、经纬仪 一台。2、木桩(0.5米,截面至少要60*60以上) 六根。(因为有六个控制点嘛)3、红蓝铅10支。(反正以后也要用,多提点)。4、铅笔刀 一把(作用是削铅笔)。5、大锤一把。 (打桩用)6、羊角锤一把。(钉钉子用,羊角锤和普通锤子不同的地方就是可以拔钉子,7、放线用 白线(尼龙线也可以)2斤,或者是好几捆。反正多点没毛病,用的地方多呢。8、白灰一袋。9、铁锹一把,(撒白灰用,总不能用手撒,烧手啊)10、砂浆,一推车。(固定桩用,把砂浆当混凝土用吧,效果一样,还好抹平)。
将经纬仪支好。1、在墙上打两条竖线,量一下间距。2、对准目标点,旋转一百八十度,然后翻转倒镜,看看目标点是不是还在中间。如有问题,马上维修。又:水平仪就是在距离30米左右的电线杆上分别打两条线,测量高差。两次立水准仪的地方要距离远一些,相隔20、30米比较好。前提,先确定 【控制桩】的大概位置,在其后各一米左右,固定龙门板。
1、两根木桩钉在地上(木桩要超过125px粗,不然容易断)。2、桩上钉木板(一般用两公分厚的,薄点也行能钉上钉子就好了)。3、桩上抄平,为了保证将来木板的上口是平的。4、在钉 控制桩 的时候,顺手在龙门板上把轴线点画上,并订上钉子作为标记(钉子要留2mm左右,将来可以挂线)。5、在钉子下方标出轴线名称,以免误会。
我个人以为,龙门板的作用有4个。1、可以明确直观的展示建筑物的形状,给项目经理或是生产经理作现场布置的参考。2、标志明显,可以防止控制桩被破坏,给挖土机械一个醒目的提示。3、可以代替龙门桩,必要时刻可以在直接在上面架设仪器,也可以作为龙门桩的校正点。4、在开挖后,可以及时挂线,用线坠把轴线落到坑底,以便及时修槽、清土。
【修槽的目的】
修槽的目的当然是因为基槽或者叫基坑,不符合要求。一般来说,会有5种情况出现(我说的是一般情况下)。
1、基坑有浮土或者叫虚土,我们把被水泡了的烂泥和被日光暴晒翘皮的龟裂都算作这种情况。
2、基坑挖大了。
3、基坑挖小了。
4、基础底高了。
5、基础底低了。
